METROL美德龙滚珠柱塞开关 BP060A-L

产品详细介绍

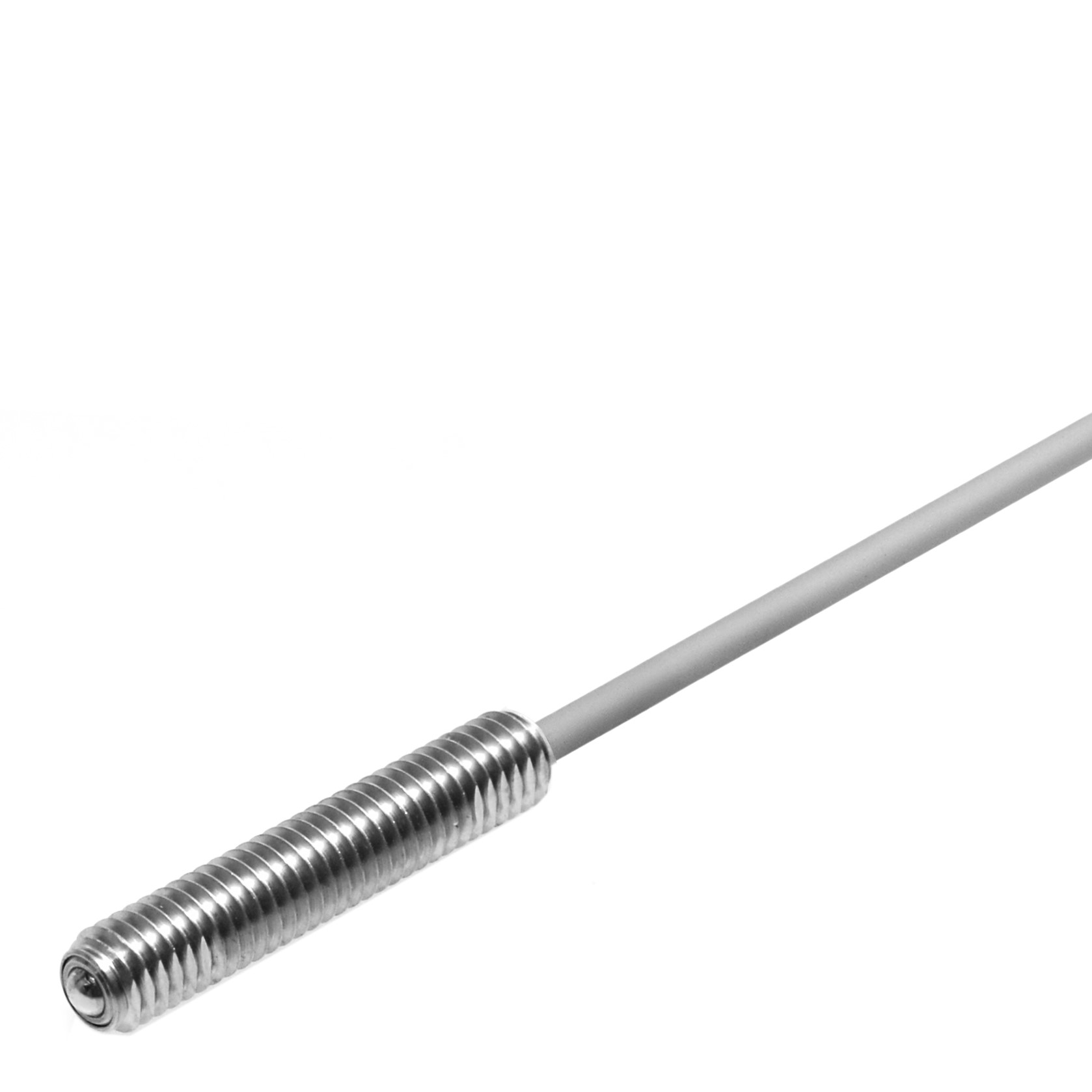

滚珠柱塞开关

φ4～φ6世界最小级迷你滚珠柱塞开关

传统的球柱塞配备有触摸开关。通过滚珠接触实现分度，同时输出确认信号。零件数量的减少可以实现机器的小型化。
可通过分度旋转体/滑动体的缺口进行分度定位。

主要特点

通过在一个单元中发挥两种作用的触摸开关，支持机器的小型化

可通过球接触检测旋转物体

机器寿命100万次

可定制选项

规格

标准格式	BP060A-L
触点结构	触点类型
操作模式	答：没有
IP标准/防护结构	IP40
带或不带 LED	带 LED
重复性	10微米
迟滞（毫米）	0
全长	32.8毫米
外径	M6（粗）
尖端形状	球接触
接触形状	端面Sφ3
中风	0.8毫米
行动距离	0.3毫米
如何申请	直线/偏角/滑动
接触力	8N（最大13N）
案例材料	SUS303
接触材料	SUS440 HRC50~
轴承类型	球接触
电缆类型	驾驶室轮胎
电缆细节	长度 2m 耐油性 2芯 φ2.8 抗拉强度 30N 弯曲半径 R7
电缆方向	直的
标准配件	2 个六角螺母、1 个齿形垫圈
接触精度寿命	300万次
工作温度限制	0℃~80℃ 不结冰
温度漂移	不会因自热而产生温度漂移
振动	10~55Hz X、Y、Z各方向双振幅1.5
影响	X、Y、Z方向300㎨
接触评级	DC5V～DC24V 稳态电流10mA以下（冲击电流20mA以下）如果产品配备LED，则需要限制电流，以免10mA以上的电流流过LED。
