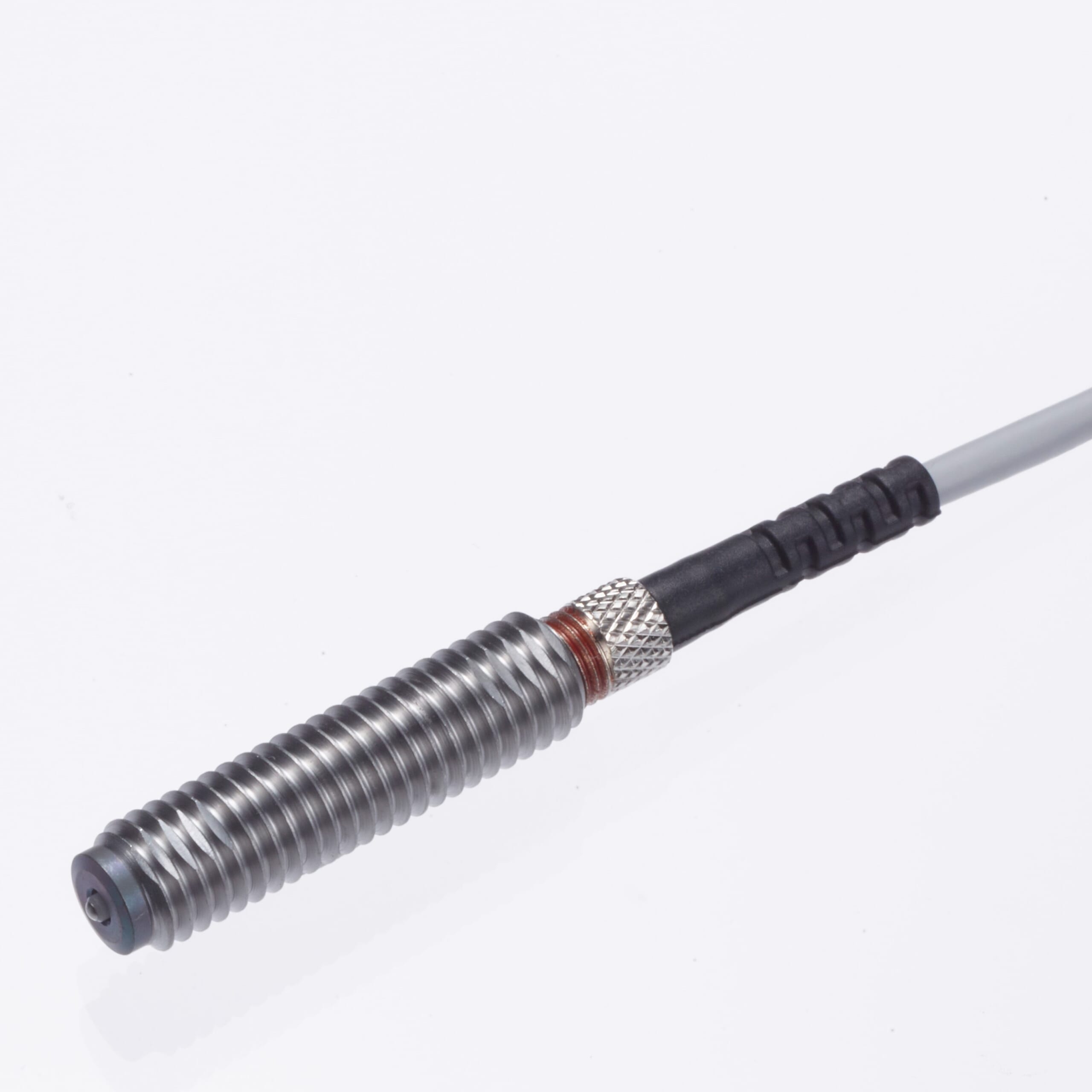

METROL美德龙 直接触螺栓型螺栓开关 STS080PA-L
-
- METROL美德龙 直接触螺栓型螺栓开关 STS080PA-L
- METROL美德龙
- STS080PA-L
- 日本
- 电议
产品详细介绍
METROL美德龙 滚珠柱塞开关 STS080PA-L
METROL美德龙 滚珠柱塞开关 STS080PA-L
滚珠柱塞开关
φ4～φ6世界最小级迷你滚珠柱塞开关
传统的球柱塞配备有触摸开关。通过滚珠接触实现分度，同时输出确认信号。零件数量的减少可以实现机器的小型化。
可通过分度旋转体/滑动体的缺口进行分度定位。
主要特点
通过在一个单元中发挥两种作用的触摸开关，支持机器的小型化
可通过球接触检测旋转物体
机器寿命100万次
可定制选项
规格
| 标准格式 | STS080PA-L |
|---|---|
| 触点结构 | 触点类型 |
| 操作模式 | 答：没有 |
| IP标准/防护结构 | IP65 |
| 带或不带 LED | 带 LED |
| 重复性 | 10微米 |
| 迟滞（毫米） | 0 |
| 静负载电阻（N） | 5,000 |
| 抗冲击能量（J） | 0.4 |
| 全长 | 58.2毫米 |
| 外径 | M8（粗） |
| 尖端形状 | R形 |
| 接触形状 | 端面SR0.8 |
| 中风 | 0.7毫米 |
| 行动距离 | 距限位面约0.3mm |
| 如何申请 | 直行 |
| 接触力 | 2N |
| 案例材料 | 不锈钢416 |
| 接触材料 | 不锈钢HRC40~50 |
| 塞子表面材料硬度 | 不锈钢HRC40~50 |
| 轴承类型 | 金属轴承 |
| 电缆类型 | 驾驶室轮胎 |
| 电缆细节 | 长度 2m 耐油 2芯 φ2.8 抗拉强度 30N 弯曲半径 R7 带电线保护器（可拆卸） |
| 电缆方向 | 直的 |
| 标准配件 | 2 个螺母 1 个齿形垫圈 |
| 接触精度寿命 | 1000万次 |
| 工作温度限制 | 0℃~80℃ 不结冰 |
| 温度漂移 | 不会因自热而产生温度漂移 |
| 振动 | 10~55Hz X、Y、Z各方向双振幅1.5 |
| 影响 | X、Y、Z方向300㎨ |
| 接触评级 | DC5V～DC24V 稳态电流10mA以下（冲击电流20mA以下） 如果产品配备LED，则需要限制电流，以免10mA以上的电流流过LED。 |
