美德龙METROL 防水型直触式限位螺栓开关 STP100DB-L

产品大图
产品详细介绍

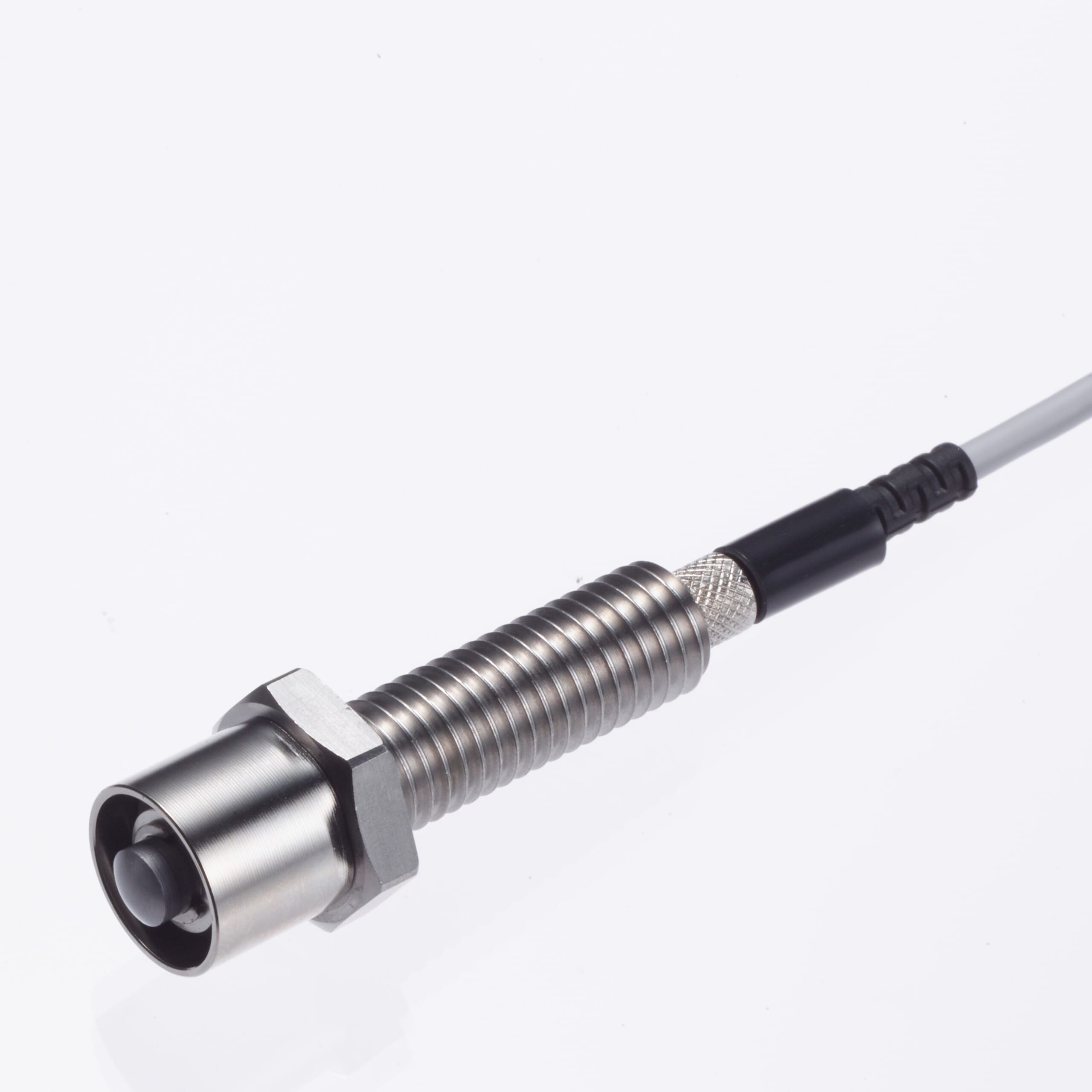

美德龙METROL 防水型直触式限位螺栓开关 STP100DB-L

美德龙METROL 防水型直触式限位螺栓开关 STP100DB-L



滚珠柱塞开关

止动螺栓内置触摸开关,二合一功能

同时实现通过限位螺栓的工作停止和通过触摸开关的确认信号。
无需使用狗或中间机构来操作传统传感器,并且可以减小机器的尺寸





主要特点

通过在一个单元中发挥两种作用的触摸开关,支持机器的小型化

具有耐冲击、耐水、耐油等特点,可用于多种用途

丰富的产品阵容,适合各种使用条件

墨盒式,易于维护





规格



标准格式 STP100DB-L
触点结构 触点类型
操作模式 B:数控
IP标准/防护结构  IP67级
带或不带 LED  带 LED
重复性 10微米
迟滞(毫米)  0
静负载电阻(N) 5,000
抗冲击能量(J) 0.4
全长 75.4毫米
外径 M10(粗)
尖端形状 R形
接触形状  端面SR5
中风 0.7毫米
行动距离  距限位面约0.3mm
如何申请  直行
接触力  4N
表现 防水防尘(IP67)
案例材料 SUS303
接触材料 不锈钢HRC40~50
塞子表面材料硬度 不锈钢HRC40~50
轴承类型 金属轴承
电缆类型 驾驶室轮胎
电缆细节 长度 2m 耐油 2芯 φ2.8 抗拉强度 30N 弯曲半径 R7 带电线保护器(可拆卸)
电缆方向  直的
标准配件 2 个螺母 1 个齿形垫圈
接触精度寿命 1000万次
工作温度限制 0℃~80℃ 不结冰
温度漂移 不会因自热而产生温度漂移
振动 10~55Hz X、Y、Z各方向双振幅1.5
影响 X、Y、Z方向300㎨
接触评级 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下) 如果产品配备LED,则需要限制电流,以免10mA以上的电流流过LED。
